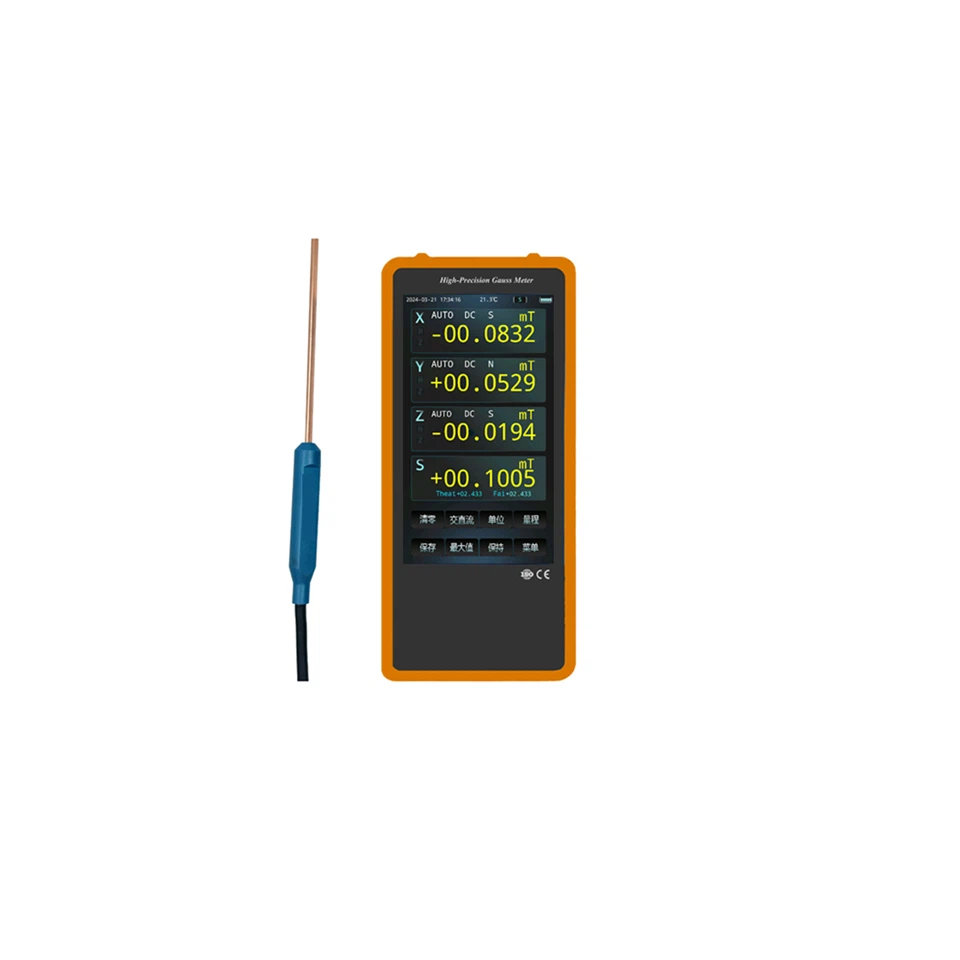

DX - 63 High-Precision 3-Axis Portable Gaussmeter
I. INNLEDNING
DX - 63 High - Precision 3 - Axis Portable Gaussmeter legemliggjør teknologisk akkumulering fra flere felt og er et banebrytende produkt i bransjens forkant. Med teknisk støtte fra Institute of Semiconductors, Chinese Academy of Sciences, har selskapet utviklet hallsensorer med Ultra - liten størrelse, Ultra - bredt operasjonstemperaturområde og høy linearitet. Denne enheten inneholder profesjonelt optimaliserte maskinvarekretser (Arm Cortex High - ytelse 32 - bit MCU, Ullass Ultra-Low Tap-prøvetaking av patentert teknologi) og en sonde-ortogonal vinkel korreksjonsatørt teknologi (avvik <0.1 grad). Den er utstyrt med en ultrahøy definisjon stor kapasitiv berøringsskjerm, og gir en brukervennlig taktil interaktiv opplevelse.
Ii. Funksjoner
1. Høy - presisjonskjerne: Bruker Hall -sensorer med linearitet opp til 0,01% og en aktiv områdestørrelse så liten som 0,028 mm.
2. Intelligent operasjon: Kapasitiv berøringsskjerm med justerbar bakgrunnsbelysning og tospråklig kinesisk/engelsk skjerm.
3. Avanserte funksjoner:
- 3-akset DC magnetfeltmåling med ortogonalitetskorreksjonsalgoritme.
- Intelligent/manuell rekkevidde.
- FFT -spektrumanalyse, målekurvevisning, sfærisk koordinatdisplay.
- Maks/min verdi visning, topp hold, terskelalarm.
- Datalagring, tilbakekalling og eksport.
4. Kraftig tilkobling: USB - C -kommunikasjon, støtter Universal Command Set (kompatibelt med LabView) og analog signal (BNC) utgang.
5. Sondekompatibilitet: Kompatibel med forskjellige 1D-, 2D- og 3D -sonder for romtemperatur, høy temperatur, lav temperatur og bredt temperaturområde.
6. Profesjonell sertifisering: I samsvar med ISO9001, CE, IQNET-sertifiseringer og JF1832-2020 kalibreringsspesifikasjon.
Iii. Tekniske parametere
1. Måledimensjoner og modus
- Dimensjoner: Tre - dimensjonal (x, y, z)
- Modus: Automatisk eller manuell rekkevidde
2. Range og oppløsning (DC -modus)
|
Rekkevidde (MT) |
Oppløsning (MT) |
|
30 |
0.0001 |
|
300 |
0.001 |
|
3000 |
0.01 |
|
30000 |
0.1 |
|
50000 |
0.1 |
- AC -oppløsning: 0,1 GS / 10 NT
3. Nøyaktighet (DC -modus)
- 0.01-0.05T: ± 0,1% av avlesningen ± 0,005% av området
- 0.05-2.5T: ± 0,05% av avlesningen ± 0,005% av området
- 2.5-5T: ± 0,5% av avlesningen ± 0,005% av området
- 5-50T: ± 1% av avlesningen ± 0,005% av området
- AC-modus (0-50kHz): ± 1% av avlesningen ± 0,5% av området
4. Temperaturkoeffisient
- Sonde: (0,02% +1 telling) / grad
- Hovedenhet: (0,007% +1 telling) / grad
5. Enhetskonvertering
- 1 t=1000 mt
- 1 mt=1000 μt
- 1 gs=10 μt
- 1 mt=10 gs
- 1 gs=79.8 a/m
IV. Generelle spesifikasjoner
- Dimensjoner: 187 x 82 x 28 mm
- Vekt: 362.8 g
- Analog grensesnitt: BNC (utgang ± 3V)
- Kommunikasjonsgrensesnitt: Type - c
- Strømforsyning: 2x 18650 batterier (parallell)
- Strømforbruk: 4.2 W
- Kontinuerlig driftstid: 5 timer
- Utstilling: 5-tommers kapasitiv berøringsskjerm
- Kompatible sonder: 1D, 2D, 3D (støtter romtemperatur, høy temperatur, lav temperatur og bredt temperaturområde)
- Driftsmiljø: Ikke eksplisitt spesifisert (se Sonde Selection Guide for Operating Temperature Ranges)
- Andre funksjoner: Justering av bakgrunnsbelysning, summerbryter, datafiltrering (gjennomsnitt/flytting/ingen), FFT-analyse (0-2048Hz)
