Dual Channel Lock-in forsterker

To uavhengige inngangskanaler har høy synkronisitet og kan konfigureres individuelt som en enkeltstående modus eller en differensialspenningsmodus Med den støysvake analoge forforsterkeren kan signalinngangen til DXA-001C byttes til å fungere i den ensidige eller differensielle spenningsmodusen, og inngangsstøyen er 5 nV/√Hz. Inngangsimpedansen er 10 MΩ og fullskala inngangsspenningsfølsomheten varierer fra 1 nV til 1V. Dessuten kan DXA-001C også brukes til strømmålinger med variabel strømforsterkning på 10^6 eller 10^8 V/A. To linjefiltre (50/60 Hz og 100/120 Hz) er designet for å eliminere linjerelatert interferens. Den programmerbare forsterkningsforsterkeren er utstyrt for å justere den dynamiske reserven til systemet i henhold til størrelsen på inngangssignalet, slik at DXA-001C har en iboende stor dynamisk reserve opp til 100dB. Samplingsfrekvensen på 312.5KSPS bestemmes av en presisjons 24-bit A/D-omformer og et spesifikt filter er utformet for å unngå aliasing.

To uavhengige referansekanaler kan fungere i ekstern modus eller intern modus. I intern modus genererer en presis og stabil intern oscillator sinusbølge som en intern referanse som multipliseres med inngangssignalet. Dette interne signalet er uten fasestøy. Med den digitale faseforskyvningsteknikken er faseoppløsningen til referansesignalet 0.01 grader. DXA-001C kan fungere ved hvilken som helst fast frekvens fra 1 mHz til 102 kHz i denne modusen. I ekstern modus kan referansesignalet være en sinusbølge eller en TTL-puls eller en firkantbølge. Den stigende eller fallende kanten til det eksterne referansesignalet utløser Phase Lock Loop (PLL) for å låse det eksterne signalet. Basert på frekvensen til referansesignalet, kan DXA-001C oppdage harmoniske til inngangssignalet. Den maksimale harmoniske signalfrekvensen kan nå 32767 ganger grunnfrekvensen, og den maksimale harmoniske frekvensen kan ikke overstige instrumentets maksimale driftsfrekvens med 102 kHz. I tillegg har DXA-001C en enkeltkanals referansemodus, der to uavhengige inngangskanaler er låst og målt ved bruk av samme eksterne referansekanal (REF IN A). Denne modusen kan ytterligere møte behovet for høyere synkroniseringskrav.

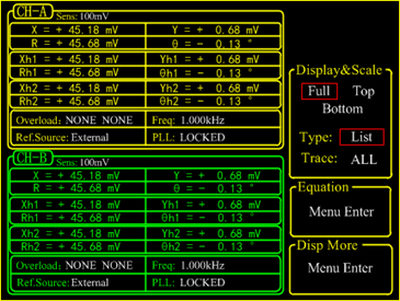

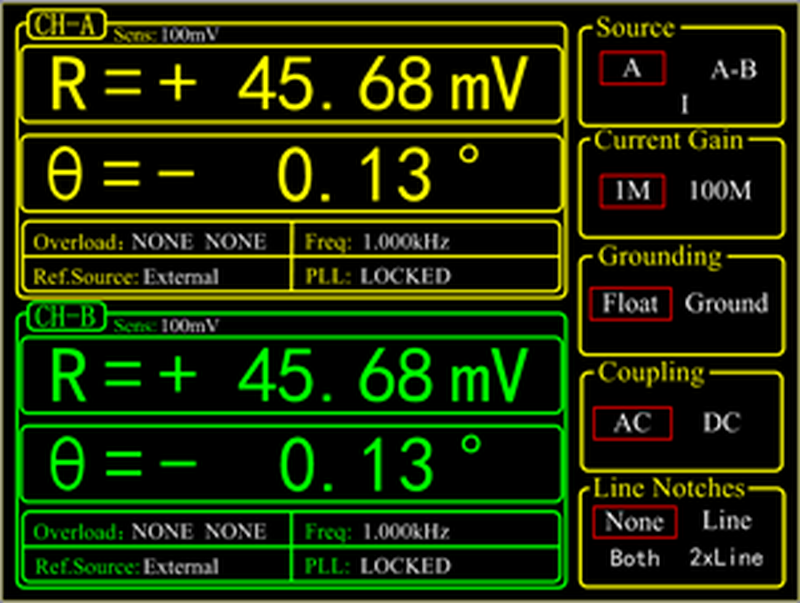

DXA-001C bruker 5,6-tommers 640×480 TFT-fargeskjerm som skjerm. Data målt med DXA-001C, slik som X, Y, R, θ, lagres i opptil fire spor. Trace-verdier kan vises som et stolpediagram eller som et stripediagram som viser sporingsverdiene som en funksjon av tid.

Dessuten kan DXA-001C vise polare plott, som viser fase som er sammensatt av i-fase- og kvadraturkomponenter til signalet. Alle skjermer kan enkelt skaleres ved manuell betjening, og funksjonen for automatisk skalering er tilgjengelig for å optimere skjermen raskt. Skjermen kan konfigureres som en enkelt stor skjerm eller to horisontalt delte skjermer.

I de tradisjonelle innlåste forsterkerne kan bare grunnfrekvenssignalet eller et visst harmonisk signal måles på en gang, så det kan ikke oppfylle kravet om flerharmonisk måling i noen anledninger. Tvert imot bruker DXA-001C et fleksibelt digitalt rammeverk som kombinerer FPGA og ARM, noe som gjør det praktisk og effektivt å måle 3 harmoniske komponenter samtidig for hver inngangskanal, noe som betyr at hver inngangskanal tilsvarer tre tradisjonelle låser. -i forsterkere. På grunn av to uavhengige inngangskanaler i DXA-001C, kan DXA-001C oppdage 6 harmoniske (2 grunnleggende og 4 harmoniske) samtidig. Den maksimale harmoniske signalfrekvensen kan nå 32 767 ganger grunnfrekvensen, men den maksimale harmoniske frekvensen kan ikke overstige instrumentets maksimale driftsfrekvens med 102 kHz.

Fjernbetjening

DXA{{0}}C bruker RS-232 og USB 2.0 som standard grensesnitt. Gjennom kommunikasjonsgrensesnitt kan alle instrumentfunksjoner styres og alle data kan leses i sanntid. I mellomtiden er alle grensesnittene til DXA-001C fordelt på frontpanelet og bakpanelet.

Grensesnitt

RS-232 til USB-grensesnitt,

IEEE-488-grensesnitt (valgfritt).

Vi støtter frakt til sjøs, med fly og ekspresslevering. Våre tjenester imøtekommer en rekke fraktbehov, og sikrer at våre kunder kan velge det beste alternativet for deres spesifikke behov. Vi tar sikte på å møte deres forventninger ved å tilby kostnadseffektive og tidsriktige leveranser.

I tillegg til våre fraktmuligheter, prioriterer vi også kundeservice av høy kvalitet. Teamet vårt er alltid klar til å gi rettidig og relevant informasjon om forsendelsen din, og sørger for å holde deg informert hvert trinn på veien.

1. Hva er en låst forsterker?

Svar: En låst forsterker er et elektronisk presisjonsinstrument som brukes til å måle og forsterke spesifikke frekvenskomponenter i et signal. Ved å faselåse med inngangssignalet kan den nøyaktig trekke ut svake signaler begravet i støybakgrunn. Lock-in forsterkere brukes ofte i eksperimentell forskning og presise målinger innen felt som optikk, elektronikk og magnetisme.

2. Hvordan fungerer en låst forsterker?

Svar: Grunnprinsippet for en låst forsterker er å fasesynkront låse signalet som skal måles med et referansesignal, og etter filtrering, forsterkning osv. sender den ut et signal hvor både amplitude- og faseinformasjon er målt. . Denne metoden trekker effektivt ut svake signaler, undertrykker bakgrunnsstøy og forbedrer målingsfølsomhet og nøyaktighet.

3. Hva er bruksområdene til låste forsterkere?

Svar: Innlåste forsterkere er mye brukt innen vitenskapelig forskning, industriell produksjon og presisjonsinstrumentering. I optiske eksperimenter brukes innlåste forsterkere for å måle optisk interferens, optisk spredning og andre fenomener; på elektronikkfeltet brukes de til å oppdage svake signaler og støyforstyrrelser; innen det biomedisinske feltet brukes de til kontroll og overvåking av behandlingsapparater og så videre. Generelt spiller låste forsterkere en viktig rolle i å forbedre signalmålingenøyaktighet og støyundertrykkelse.
